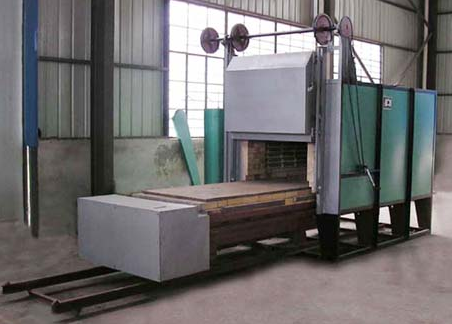

中溫臺車爐
RT2系列高溫臺車式電阻爐是國家標準節能型周期式電阻爐，超節能結構，采用復合纖維保溫，超輕質高強度耐火材料，節能60%-70%。臺車采用雙層密封，一體化連軌，安裝簡單，操作容易。主要用于一般金屬構件在空氣中進行正火、退火、淬火、時效等熱處理加熱。
結構簡介：
本電爐結構與一般標準型臺車電阻爐相似，外殼由鋼板和型鋼焊接而成，爐體底部與臺車輕軌連為一體，用戶安裝簡單，操作容易，電爐爐襯材料采用超輕質0.6g/cm3節能耐火保溫磚砌筑，夾層置硅酸鋁纖維氈保溫，爐殼與爐襯硅鋁釬夾層之間填充膨脹至石粉保溫，爐口采用重質防撞磚、臺車面層重質高鋁防壓磚。電爐爐體與臺車之間采用迷宮式耐火材料砌筑外，還用通過自行動作的密封機構來減少電爐的熱輻射及對流損失，并可改善爐溫均勻性。
本電爐加熱元件均為螺旋狀發熱體，擱置在爐側擱絲磚及臺車砌體上，加熱元件材料為國際通用0Gr25Al5，元件最高使用溫度9550℃。 臺車上安裝有鉻錳氮耐熱鋼爐底板以承載工件之用，為了防止工件加熱后產生氧化皮通過爐底板的縫隙落入底部加熱元件周圍而造成加熱元件的損壞，需要經常定期地吹掃臺車爐底板下方的氧化皮，一般每周吹掃一次，吹掃時將爐底板吊起，用壓縮空氣將電阻絲槽內的氧化皮屑吹掃干凈。爐門的升降是通過滾動輪在導軌上，上下滾動而實現的，這樣既保證了關閉爐門時爐門砌體與爐體砌體之間的吻合密封，又保證了在開啟的過程中不會磨擦損傷砌體，爐門及臺車運動均是由電動機通過蝸輪蝸桿減速機減速，鏈條傳動來提供的，并裝有電磁制動器進行適當?shù)恼{(diào)整。
為提高爐溫均勻性，大型電爐采用多區加熱，并在爐門和后墻上布置加熱元件，加熱元件布置圖及接線圖，電阻絲繞制成形圖均附在技術文件中，應妥善保管，以便將來維修更換。大功率電爐配套多臺電爐自動控溫柜，分別對多區加熱進行自動控溫和對爐門臺車運行控制，每臺電柜上裝有二塊儀表，一塊為中園圖自動記錄儀，主要對爐溫進行自動控制和自動記錄，另一塊為數顯控溫儀，主要對爐溫進行超溫自動斷電保護，并具有當主控儀表損壞時，代替主控儀表進行自動控溫的功能，當作超溫報警斷電保護功能使用時，應將儀表設定溫度調整到高于主控儀表50℃范圍。 大功率電爐配套多支熱電偶、多根補償導線、分別與多臺電柜的儀表配合使用。本電爐出廠時配套自動控溫柜、熱電偶、補償導線、爐底板一套、爐外輕軌。用戶自備安裝用所有連接導線、埋地下水管等，供方派人指導安裝接線及調試。
本公司備有智能程序控溫柜，用戶可根據熱處理工藝曲線任意設定，控溫精度高，可達±1℃ ，操作簡單，是廣大軍工企業的首選產品。
技術參數：
|
型號 |
額定功率 |
相數 |
電壓 |
額定溫度(℃) |
裝載量 |
接法 |
空爐 |
空爐 |
爐溫 |
工作 |
重量 |
|
RT2-65-9 |
65 |
3 |
380 |
950 |
600 |
YY |
≤7.5 |
≤2.5 |
±7.5 |
1100×550×450 |
1500 |
|
RT2-105-9 |
105 |
3 |
380 |
950 |
1000 |
YY |
≤7.5 |
≤2.5 |
±7.5 |
1500×800×600 |
3000 |
|
RT2-150-9 |
150 |
3 |
380 |
950 |
2500 |
YY/△△ |
≤7.5 |
≤2.5 |
±7.5 |
2100×1050×750 |
5000 |
|
RT2-180-9 |
180 |
3 |
380 |
950 |
4000 |
YY/△△ |
≤12.5 |
≤3.5 |
±7.5 |
2100×1050×750 |
8000 |
|
RT2-320-9 |
320 |
3 |
380 |
950 |
8000 |
YY/△△ |
≤17.5 |
≤3.5 |
±7.5 |
3000×1350×950 |
10000 |
|
RT2-480-9 |
480 |
3 |
380 |
950 |
12000 |
YY/△△ |
≤19.5 |
≤4 |
±7.5 |
3500×1350×950 |
15000 |
|
RT2-600-9 |
600 |
3 |
380 |
950 |
18000 |
YY/△△ |
≤22.5 |
≤4 |
±7.5 |
4000×1500×950 |
18000 |
|
RT2-250-9 |
250 |
3 |
380 |
950 |
9000 |
YY/△△ |
≤16 |
≤2.5 |
±7.5 |
2800×1500×900 |
9500 |
